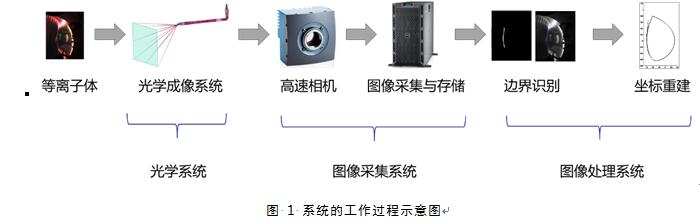

本次报告主要介绍光学等离子体边界成像系统的设计安装以及初步实验结果。光等离子体边界成像系统主要分为光学系统、图像采集系统、图像处理系统三个子系统，系统的工作过程示意图如下图所示

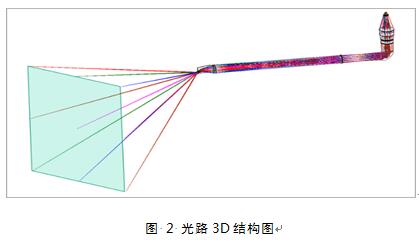

  光路设计如下图所示，经测试，制造后的光路能够满足光学成像需要。

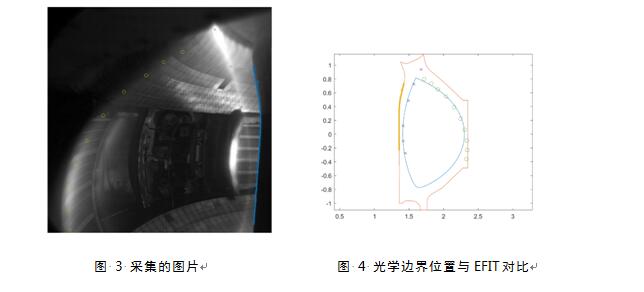

  采集的图片如下图所示，图中可见高场侧等离子体边界清晰可见，低场侧中平面附近等离子体边界基本可见，上偏滤器外侧打击点位置较为清晰。



  高场侧光学边界的五个点与EFIT LCFS 在高场测水平方向差值最大值小于2cm，平均水平差值小于1cm，吻合良好。
